Modul FPC kamery
Výrobce vašeho profesionálního kamerového modulu
Společnost Guangzhou Sincere Information Technology Ltd. je profesionální a špičková{1}}technologická přední společnost ve výrobě integrovaných optických zařízení a poskytovateli řešení pro optické zobrazovací systémy od svého založení v roce 1992. Specializujeme se na výrobu různých kamerových modulů, které vám pomohou vytvořit vysoce přizpůsobená řešení kamerových modulů, včetně kamerových modulů MIPI 0,1 až 200 mp a kamerových modulů USB a také modulů endoskopických kamer o průměru 0,9 mm až 10 mm.
Zajištění kvality
Všechny naše kamerové moduly musí být zkontrolovány profesionální QC a produkty jsou před odesláním kontrolovány v přísném souladu s národními normami. A celý proces je přísně implementován v souladu se systémem kvality ISO9001.
01
Pokročilé vybavení
Profesionální výroba zařízení AA (Active Alignment), bezprašná-dílna COB 100.
02
Profesionální technický tým
Výrobou kamerových modulů se zabýváme již více než 30 let. A máme špičkové profesionální talenty pro výzkum a vývoj, manažerské talenty a prodejní elity s bohatými zkušenostmi.
03
Dobrý servis
Poskytujeme 1letou výměnu a 10letý záruční servis. Kromě toho můžeme poskytnout školení, jak používat modul fotoaparátu.
04
Rozumná cena
Nabízíme konkurenceschopnou cenu, abychom dosáhli{0}}výhry.
05
Široká škála aplikací
Specializujeme se na strojové vidění a poskytujeme špičkové-kamerové moduly, které podporují širokou škálu aplikací v různých průmyslových odvětvích, splňujících potřeby všeho možného od zemědělství po zdravotnictví, průmyslovou automatizaci až po maloobchod. SINCEREFIRST je důvěryhodným partnerem, který pohání tyto aplikace nesrovnatelnou dokonalostí strojového vidění.

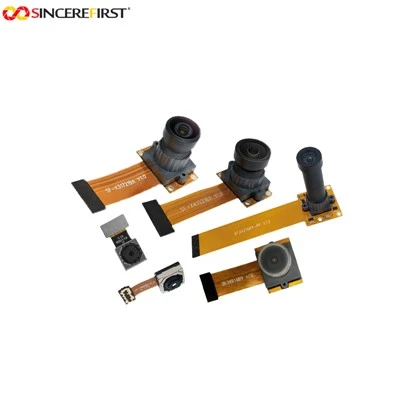

Modul kamery FPC je kamerový modul malé velikosti namontovaný na flexibilní desce plošných spojů. Je malý, snadno se navrhne a sestaví pro mechanika. Je namontován pouze snímač a čočka kamery a poté připojeny k procesoru pomocí flexibilní desky s plošnými spoji (FPC).
Výhody FPC kamerového modulu
Přizpůsobení
Kamerové moduly FPC lze přizpůsobit tak, aby vyhovovaly jedinečným tvarovým faktorům a požadavkům na design různých zařízení, čímž se zvyšuje výkon kamery bez obětování prostoru nebo funkčnosti.
Flexibilita
Vzhledem k tomu, že jsou flexibilní, mohou se ohýbat a kroutit, aby se vešly do stísněných prostorů nebo se přizpůsobily křivkám zařízení, což umožňuje sestavení kamer do různých tvarů a velikostí.
Velikost
Díky kompaktní konstrukci a nízké hmotnosti je velmi vhodný pro použití v zařízeních AIoT, chytrých domácnostech, chytré lékařské péči, chytré dopravě, chytrém zabezpečení, chytrém skladování, skenování, robotech, dronech a dalších oborech.
Trvanlivost
Vyrobeno z vysoce-kvalitních materiálů, které odolávají poškození způsobenému vlhkostí, teplotou, nárazy a dalšími faktory prostředí.
Nákladová-efektivita
Moduly kamer FPC jsou nákladově-efektivní díky jejich zjednodušenému designu, jednoduché montáži a nižším nákladům na materiál.
Vysoce{0}}kvalitní obrázky
Moduly kamer FPC poskytují vysoce{0}}výkonné možnosti pořizování snímků pro jasné, ostré a detailní snímky.
Typy kamerového modulu FPC
VGA kamerový modul
Kamerové moduly VGA jsou moduly-kamer s nízkým rozlišením. Obvykle nabízejí rozlišení 640 x 480 pixelů a jsou vhodné pro základní snímání obrázků a videa.
01
Modul CMOS kamery
Moduly CMOS kamer jsou široce používány v moderních zařízeních, jako jsou chytré telefony. Nabízejí lepší kvalitu obrazu a nízkou spotřebu energie. Jsou také cenově dostupnější než jiné moduly fotoaparátu.
02
Modul CCD kamery
Moduly CCD kamer se běžně používají v profesionálních fotoaparátech a lékařských zařízeních. Nabízejí vysokou kvalitu obrazu a lepší reprodukci barev, díky čemuž jsou vhodné pro špičkové-aplikace.
03
Modul fotoaparátu s automatickým ostřením
Moduly fotoaparátu s automatickým ostřením jsou navrženy tak, aby samy upravovaly ostření. Běžně se používají ve špičkových-chytrých telefonech a digitálních fotoaparátech a poskytují uživatelům ostrý a jasný obraz.
04
Modul infračervené (IR) kamery
Moduly infračervené kamery jsou specializované moduly používané pro pořizování snímků za špatných světelných podmínek. Používají infračervené osvětlení k pořizování snímků a používají se v bezpečnostních systémech, sledovacích kamerách a dalších specializovaných aplikacích.
05
Aplikace FPC kamerového modulu
V průmyslovém prostředí se moduly kamer pro strojové vidění používají pro činnosti, jako je kontrola kvality, kontrola a rozpoznávání objektů. Tyto moduly obsahují vysokorychlostní-senzory, odolnou konstrukci a vyhovují průmyslovým protokolům.
Tyto moduly vylepšují bezpečnostní systémy, chytré zvonky a další domácí automatizační zařízení tím, že poskytují vizuální vstup.
V systémech městského dohledu a řízení dopravy přispívají kamerové moduly FPC k-monitorování a shromažďování dat v reálném čase.
Lékařská zobrazovací zařízení, endoskopy a diagnostické nástroje často obsahují moduly FPC kamer pro přesnou vizualizaci.
Kamery a sledovací systémy s uzavřeným televizním okruhem (CCTV) spoléhají na tyto moduly při pořizování a přenosu videozáznamů.
Kamerové moduly FPC lze naprogramovat tak, aby detekovaly a sledovaly objekty, což robotům umožňuje navigaci a autonomní provoz.
Pro fandy a výrobce jsou oblíbené kamerové moduly Raspberry Pi. Tyto moduly se používají v projektech vyžadujících fotografování, nahrávání videa nebo počítačové vidění. Umožňují nadšencům prozkoumat kreativní aplikace.
Proces FPC kamerového modulu
Prvním krokem ve výrobním procesu kamerových modulů FPC je návrh rozložení obvodu a rozložení komponent. Umístění komponent závisí na funkcích vyžadovaných od fotoaparátu, jako je automatické ostření, stabilizace a možnosti zoomu. Jakmile je návrh dokončen, výrobci vyrobí FPC laminováním pružné měděné nebo polyimidové obvodové vrstvy na flexibilní substrát.
Dalším krokem je připojení kamerového senzoru k FPC, což se provádí pomocí procesu zvaného SMT (Surface Mount Technology). SMT zahrnuje připevnění komponent pro povrchovou montáž, jako jsou kamerové senzory, na povrch obvodové desky. Výrobce použije speciální lepidlo k upevnění snímače kamery k FPC a poté FPC ořízne, aby se odstranil přebytečný materiál.
Jakmile jsou všechny komponenty nainstalovány na FPC, výrobce modul otestuje, aby se ujistil, že splňuje požadované specifikace. Tyto testy obvykle zahrnují ověření elektrických charakteristik modulu, ověření kvality obrazu a kontrolu případných defektů.
Po otestování jsou moduly sestaveny do kamerového systému a procházejí dalším testováním, aby bylo zajištěno, že všechny funkce jako zoom, autofocus a stabilizace obrazu fungují správně.
Součásti modulu kamery FPC
Hlavní součásti modulu kamery jsou:
Flexibilní kabel s tištěnými spoji (FPC).
Jedná se o primární součást modulu kamery FPC, která zajišťuje nezbytná spojení mezi modulem kamery a hlavní deskou plošných spojů.
Obrazový snímač
Obrazový snímač je komponenta, která zachycuje a generuje obrazový výstup. Je zodpovědný za přeměnu světla na elektrické signály, které jsou následně zpracovány a převedeny na digitální obrazy.
Čočka
Objektiv je zodpovědný za zaostření světla na obrazový snímač. Kvalita objektivu je rozhodující při určování kvality zachyceného obrazu.
Camera Control IC
Tento IC je zodpovědný za ovládání funkcí fotoaparátu, včetně ostření, expozice a vyvážení bílé. Zabývá se také zpracováním obrazových dat.
Krycí sklo
Krycí sklo slouží k ochraně objektivu před prachem, poškrábáním a jiným poškozením.
Modul LED blesku
Modul LED blesku je zodpovědný za poskytování dodatečného světla za špatných-světelných podmínek. Funguje tak, že vyzáří záblesk světla, který osvětlí fotografovaný objekt.
Jak s námi spolupracovat?
Analýza poptávky
Komunikujte požadavky se zákazníky
Návrhové schéma
Navrhujte řešení, která splňují potřeby zákazníků
Navázat spolupráci
Poskytněte výkresy kamerových modulů a navažte spolupráci
Vytvořte vzorky
Korektura kamerového modulu dle projektového plánu
Test modulu kamery
Pošlete vzorky a zákazníci budou testovat
Hromadná výroba
Poté, co vzorky projdou testem zákazníka, začne sériová výroba
Certifikace
RoHS, REACH, ISO, CE, FCC
CE
FCC
ISO 9001
DOSAH
RoHS
FAQ
Otázka: Co je FPC ve fotoaparátu?
Otázka: Co je modul kamery MIPI?
Otázka: Co je modul kamery Raspberry Pi?
Otázka: Co dělá modul kamery?
Otázka: Co dělá modul kamery?
Otázka: Co je v modulu kamery?
Otázka: Jaký je rozdíl mezi DVP a MIPI?
Otázka: Jaký je rozdíl mezi fotoaparátem AF a FF?
Definice: Fotoaparáty AF automaticky upraví zaostření, aby objekt zůstal ostrý.
Mechanismus: Používají elektromagnet k pohybu magnetu připojeného k volně{0}}pohyblivé čočce. Objektiv upravuje svou polohu pro dosažení přesného zaostření.
Aplikace:
AF se běžně používá v moderních digitálních fotoaparátech, včetně DSLR a bezzrcadlovek.
Zajišťuje ostré snímky průběžným nastavováním zaostření podle potřeby.
Ideální pro scénáře, kde jsou objekty v různých vzdálenostech nebo v pohybu.
Slevy-:
V prostředí s-vibracemi může AF způsobit rozmazané nebo zdeformované snímky v důsledku pohybu objektivu.
FF (pevné{0}}ostření):
Definice: Kamery FF mají pevnou zaostřovací vzdálenost, kterou nelze upravit.
Mechanismus: Čočka je při výrobě nastavena na konkrétní zaostřovací bod (obvykle hyperfokální vzdálenost).
Aplikace:
FF se běžně vyskytuje v raných fotoaparátech mobilních telefonů, sledovacích kamerách a některých průmyslových objektivech.
Nákladově-efektivní a přímočaré.
Nejlépe se hodí pro scénáře, kde jsou objekty v konzistentní vzdálenosti (např. širokoúhlé-záběry).
Slevy-:
Omezená flexibilita; nelze upravit zaostření na různé vzdálenosti.
Dobře-vhodné pro stabilní prostředí, ale ne ideální pro dynamické scény.
Otázka: Jak funguje kamera MIPI?
Otázka: Co je modul ESP32 CAM?
